Электрогенераторная установка ЭД-315


  • 315 кВт

    мощность


  • до

    25 000

    часов ресурс



  • 1 и 2

    степень автоматизации


  • Описание
  • Характеристики

Описание

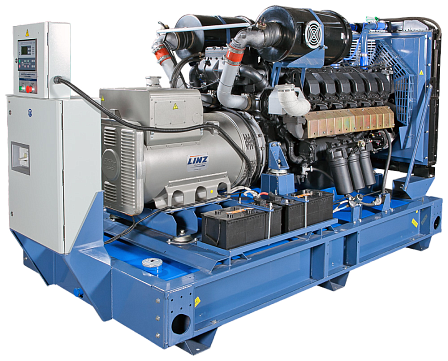

Электрогенераторная установка ЭД мощностью 315 кВт выполнена на базе V-образного 12-цилиндрового промышленного дизельного двигателя ЯМЗ-8503.10 с турбонаддувом и охлаждением наддувочного воздуха. Предназначена для автономного производства электроэнергии.

ЭД-315 1 степени автоматизации, с ручным пуском, используется в качестве основного источника, 2 степень автоматизации, с автоматическим запуском (ввод в резерв при пропадании внешней сети), в качестве резервного источника электропитания.

Варианты исполнения: открытое, погодозащитный капот.

Характеристики

Общие характеристики

ЭД-315

Номинальная мощность, кВт/кВА

315/394

Максимальная мощность в течение 1 часа, кВт/кВА

346/433

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный ток, А

567

Наклон регуляторной характеристики, %

2-4

Качество вырабатываемой электрической энергии (ГОСТ 33115), класс

G1

Частота вращения, мин-1

1 500

Заправочные емкости



Система смазки, л

65

Система охлаждения, л

150

Система топливоподачи

ТНВД

Емкость топливного бака, л

900

Расход топлива при номинальной мощности, кг/ч

75

Продолжительность непрерывной работы при ном. мощности, ч

10

Расход масла, % к расходу топлива

0,3

Размеры и вес



Масса незаправленного электроагрегата, кг     открытое исполнение

4171

погодозащитный капот

4621

Габаритные размеры, ДхШхВ, мм                     открытое исполнение

3630×1600×1980

погодозащитный капот

3856х1622х2584

Ресурс



Ресурс до капитального ремонта, ч

25 000

Гарантийная наработка, ч

2 000

Базовый двигатель ЯМЗ



Модель, модификация

8503.10

Тип двигателя (число и расположение цилиндров, турбонаддув)

V12ТО

Рабочий объем двигателя, л

25,86

Номинальная мощность, кВт (л.с.)/мин-1

470 (639)

Марка синхронного генератора





·    Marelli MJB 315MA4

·    Linz PRO28L G/4 SAE 1-14

·    Mecc Alte ECO40-1S/4
