Электрогенераторная установка ЭД-200

200 кВт

мощность

2 000

часов гарантийная наработка
25 000

часов ресурс

1 и 2

степень автоматизации

Описание

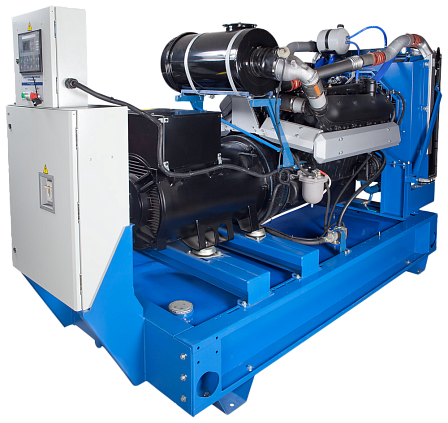

Электрогенераторная установка выполнена на базе V-образного наддувного 8-цилиндрового дизельного двигателя ЯМЗ-7514.10. Предназначена для автономного производства электроэнергии мощностью 200 кВт.

ЭД-200 1 степени автоматизации, с ручным пуском, используется в качестве основного источника, установка 2 степени автоматизации, с автоматическим запуском (ввод в резерв при пропадании внешней сети), в качестве резервного источника электропитания.

Исполнение

Дополнительные опции

Характеристики

Общие характеристики	ЭД-200	ЭД-200
Номинальная мощность, кВт/кВА	200/250	200/250
Максимальная мощность в течение 1 часа, кВт/кВА	220/275	220/275
Номинальное напряжение, В	400	400
Номинальная частота, Гц	50	50
Номинальный ток, А	360	360
Наклон регуляторной характеристики, %	2-6	2-6
Качество вырабатываемой электрической энергии (ГОСТ 33115), класс	G1	G1
Частота вращения, мин^-1	1500	1500
Заправочные емкости
Система смазки, л	32	32
Система охлаждения, л	60	60
Система топливоподачи	ТНВД	CRS
Емкость топливного бака, л	600	600
Расход топлива при номинальной мощности, кг/ч	47	47
Продолжительность непрерывной работы при ном. мощности, ч	11	11
Расход масла, % к расходу топлива	0,2	0,2
Размеры и вес
Масса незаправленного электроагрегата, кг
открытое исполнение	2 750	2 750
погодозащитный капот	3 210	3 210
шумозащитный кожух	3 650	3 650
Габаритные размеры, ДхШхВ, мм
открытое исполнение	3170х1300х1900	3170х1300х1900
погодозащитный капот	3340х1330х2485	3340х1330х2485
шумозащитный кожух	3990х1350х2230	3990х1350х2230
Ресурс
Ресурс до капитального ремонта, ч	25 000	25 000
Гарантийная наработка, ч	2 000	2 000
Базовый двигатель ЯМЗ
Модель, модификация	7514.10-01	7514.10-01
Тип двигателя (число и расположение цилиндров, турбонаддув)	V8Т	V8Т
Рабочий объем двигателя, л	14,86	14,86
Номинальная мощность, кВт (л.с.)/мин^-1	301 (410)	301 (410)
Марка синхронного генератора	Stamford/ Marelli/ Linz	Stamford/ Marelli/ Linz
