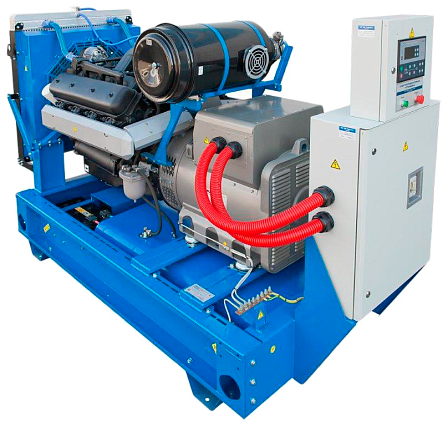

Электрогенераторная установка ЭД-160


  • 160 кВт

    мощность


  • до

    30 000

    часов ресурс


  • 1 и 2

    степень автоматизации


  • Описание
  • Характеристики

Описание

Электрогенераторные установки ЭД мощностью 160 кВт выполнены на базе рядных и V-образных дизельных двигателей ЯМЗ. Предназначены для автономного производства электроэнергии.

ЭД-160 1 степени автоматизации, с ручным пуском, используется в качестве основного источника, 2 степень автоматизации, с автоматическим запуском (ввод в резерв при пропадании внешней сети), в качестве резервного источника электропитания.

Исполнение

Дополнительные опции


Характеристики

Общие характеристики

ЭД-160

Номинальная мощность, кВт/кВА

160/200

Максимальная мощность в течение 1 часа, кВт/кВА

176/220

Номинальное напряжение, В

400

Номинальная частота, Гц

50

Номинальный ток, А

288

Наклон регуляторной характеристики, %

3-8

Качество вырабатываемой электрической энергии (ГОСТ 33115), класс

G1

Частота вращения, мин-1

1 500

Заправочные емкости


Система смазки, л

32

Система охлаждения, л

54

Система топливоподачи

ТНВД

Емкость топливного бака, л

300

Расход топлива при номинальной мощности, кг/ч

36

Продолжительность непрерывной работы при ном. мощности, ч

7

Расход масла, % к расходу топлива

0,5

Размеры и вес



Масса незаправленного электроагрегата, кг     открытое исполнение

2350

погодозащитный капот


Габаритные размеры, ДхШхВ, мм                     открытое исполнение

2830×1300×1730

погодозащитный капот


Ресурс



Ресурс до капитального ремонта, ч

25 000

Гарантийная наработка, ч

2 000

Базовый двигатель ЯМЗ



Модель, модификация

238ДИ

Тип двигателя (число и расположение цилиндров, турбонаддув)

V8

Рабочий объем двигателя, л

14,86

Номинальная мощность, кВт (л.с.)/мин-1

170 (231)

Марка синхронного генератора





·    Marelli MXB 250 SB4

·    Linz Pro 28S B/4 130kBA 400B2 YaMZ

·    Mecc Alte ECP38-2S/4A
