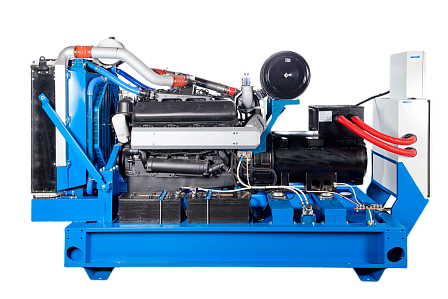

Электрогенераторная установка ЭД-120


  • 120 кВт

    мощность


  • до

    30 000

    часов ресурс


  • 1 и 2

    степень автоматизации


  • Описание
  • Характеристики

Описание

Электрогенераторные установки ЭД мощностью 120 кВт выполнены на базе рядных и V-образных дизельных двигателей ЯМЗ. Предназначены для автономного производства электроэнергии.

ЭД-120 1 степени автоматизации, с ручным пуском, используется в качестве основного источника, 2 степень автоматизации, с автоматическим запуском (ввод в резерв при пропадании внешней сети), в качестве резервного источника электропитания.

Исполнение

Дополнительные опции


Характеристики

Общие характеристики

ЭД-120

ЭД-120

Номинальная мощность, кВт/кВА

120/150

120/150

Максимальная мощность в течение 1 часа, кВт/кВА

132/165

132/165

Номинальное напряжение, В

400

400

Номинальная частота, Гц

50

50

Номинальный ток, А

217

217

Наклон регуляторной характеристики, %

3-8

1

Качество вырабатываемой электрической энергии (ГОСТ 33115), класс

G1

G2

Частота вращения, мин-1

1 500

1 500

Заправочные емкости



Система смазки, л

32

23,5

Система охлаждения, л

54

46

Система топливоподачи

ТНВД

CRS

Емкость топливного бака, л

300

300

Расход топлива при номинальной мощности, кг/ч

36

27

Продолжительность непрерывной работы при ном. мощности, ч

7

9

Расход масла, % к расходу топлива

0,5

0,2

Размеры и вес





Масса незаправленного электроагрегата, кг     открытое исполнение

2230

1700

погодозащитный капот



Габаритные размеры, ДхШхВ, мм                     открытое исполнение

2830×1300×1730

2830×1300×1730

погодозащитный капот



Ресурс





Ресурс до капитального ремонта, ч

25 000

30 000

Гарантийная наработка, ч

2 000

2 000

Базовый двигатель ЯМЗ





Модель, модификация

238ДИ

5368-22

Тип двигателя (число и расположение цилиндров, турбонаддув)

V8

Р6

Рабочий объем двигателя, л

14,86

6,65

Номинальная мощность, кВт (л.с.)/мин-1

170 (231)

160 (218)

Марка синхронного генератора







·    Marelli MXB 225 LB4

·    Linz Pro 22M E/4 130kBA 400B2 YaMZ

·    Mecc Alte ECP34-1L4

·   Marelli MXB 225 LA4

·   Linz Pro 22M F/4

·   Mecc Alte ECP34-1L4
