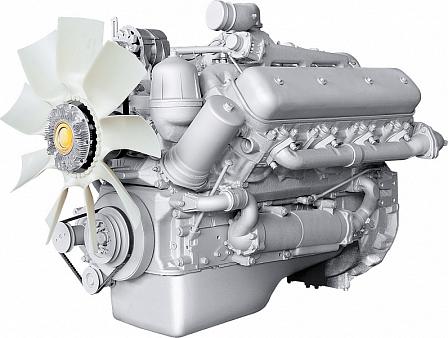

ЯМЗ-7514.10

дизельные двигатели для ДГУ

  • 227 кВт

    мощность


  • 25000 часов

    Ресурс


  • Описание
  • Характеристики
  • Применение

Описание

8-цилиндровый дизельный двигатель с V-образным расположением цилиндров, 4-тактный, с непосредственным впрыском топлива, турбонаддувом, жидкостным охлаждением, промежуточным охлаждением наддувочного воздуха типа “воздух-воздух”, установленном на изделиях. Выполнен на базе двигателя ЯМЗ-7511.10, является специальной модификацией для дизель-генераторных станций.

Экология. По выбросам вредных веществ соответствует экологическим требованиям ГОСТ Р 51249; Техническому регламенту ТС "О безопасности машин и оборудования”.

Особенности комплектации ЯМЗ-7514.10-03

  • ТНВД с регулятором обеспечивает наклон регуляторной характеристики не более 6%,
  • Вентилятор толкающего типа с вязкостной демпферной муфтой Borg Warner,
  • Генератор 1,6 кВт,
  • Картер маховика под установку индуктивного датчика,
  • Маховик под диафрагменное сцепление.


Характеристики

Общие характеристики ЯМЗ-7514.10
(-7514.10-01, -7514.10-03)
Число и расположение цилиндров V8
Диаметр и ход поршня, мм 130х140
Рабочий объем, л 14,86
Номинальная мощность, брутто, кВт (л.с.) 227 (310)
Максимальная мощность (кратковременная, в теч. 1 ч), кВт (л.с.) 301 (410)
Номинальная частота вращения, мин-1 1500
Степень сжатия 16,5
Наклон регуляторной характеристики в составе ДГУ, % не более 3+3–1
Заправочные емкости
Система смазки л 32
Система охлаждения л 22
Система топливоподачи
Тип, управление ТНВД, мех
Удельный расход топлива при номинальной мощности г/кВт.ч (г./л.с.ч) 208 (153)
Расход масла, % к расходу топлива 0,2
Система наддува Т (газотурбинный)
Размеры и вес
Масса незаправленного двигателя 1230
Габаритные размеры
длина 1425
ширина 1045
высота 1100
Ресурс
Ресурс до капитального ремонта, не менее, час 25000
Интервалы замены масла
ТО-0 (после обкатки) 50
ТО-1 250
ТО-2 1000

Применение

Комплектации Назначение
ЯМЗ-7514.10 Дизельные электроагрегаты 200 кВт
ЯМЗ-7514.10-01 Дизельные электроагрегаты АД-200 мощностью 200 кВт производства "Автодизель", “Барнаултрансмаш”
ЯМЗ-7514.10-02 Дизельные электроагрегаты 200 кВт
ЯМЗ-7514.10-03 Дизельные электроагрегаты 200 кВт

Электрогенераторные установки 1, 2 степеней автоматизации, дизель-генераторные комплекты


ЯМЗ-7514.10
ЯМЗ -7514.10-01
ЯМЗ-7514.10-03
Мощность ДГУ, кВт 200, 240, 250
