ЯМЗ-8503.10-02

Дизельные двигатели для ДГУ

  • 470 кВт

    мощность


  • 25000 часов

    Ресурс


  • Описание
  • Характеристики
  • Применение

Описание

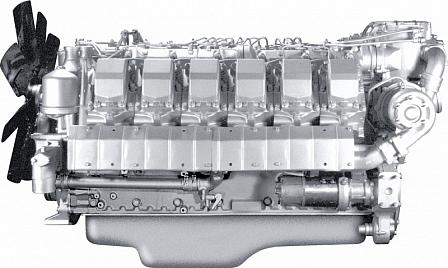

12-цилиндровый дизельный двигатель с V-образным расположением цилиндров, 4-тактные, с турбонаддувом, жидкостным охлаждением, непосредственным впрыском топлива и охлаждением наддувочного воздуха.

Промышленный двигатель ЯМЗ-8503.10-02 предназначен для привода генератора переменного тока мощностью 360-440 кВт и частотой тока 50 Гц в составе электроагрегата.

Двигатель изготовлен в исполнении УХЛ по ГОСТ 15150-69 и рассчитан на эксплуатацию при температурах наружного воздуха от минус 40ºС до плюс 40ºС, окружающего воздуха (в помещении) от плюс 8ºС до плюс 50ºС, относительной влажности воздуха до 98% при плюс 25ºС, запыленности воздуха до 0,1 г/м3 и в районах, расположенных на высоте до 2000 м над уровнем моря.

Характеристики

Общие характеристики ЯМЗ-8503.10-02
Число и расположение цилиндров V12
Диаметр и ход поршня, мм 140х140
Рабочий объем, л 25,86
Номинальная мощность, брутто, кВт (л.с.) 470 (639)
Максимальная мощность (кратковременная, в теч. 1 ч), кВт (л.с.) 510 (694)
Номинальная частота вращения, мин-1 1500
Степень сжатия 15,2
Наклон регуляторной характеристики в составе ДГУ, % не более 3,2
Заправочные емкости
Система смазки л 65
Система охлаждения л 52
Система топливоподачи
Тип, управление ТНВД, мех
Удельный расход топлива при номинальной мощности г/кВт.ч (г./л.с.ч) 208 (153)
Расход масла, % к расходу топлива 0,3
Система наддува ТО (газотурбинный со встроенным ОНВ)
Размеры и вес
Масса незаправленного двигателя 2030
Габаритные размеры
длина 1915
ширина 1230
высота 1170
Ресурс
Ресурс до капитального ремонта, не менее, час 25000
Интервалы замены масла
ТО-0 (после обкатки) 50
ТО-1 400
ТО-2 1000

Применение

Электрогенераторные установки 1, 2 степеней автоматизации, дизель-генераторные комплекты


ЯМЗ-8503.10-02
Мощность ДГУ, кВт 360, 400, 440
