ЯМЗ-6503.10

дизельные двигатели для ДГУ

  • 210
    кВт

    мощность


  • 30000 часов

    Ресурс


  • Описание
  • Характеристики
  • Применение

Описание

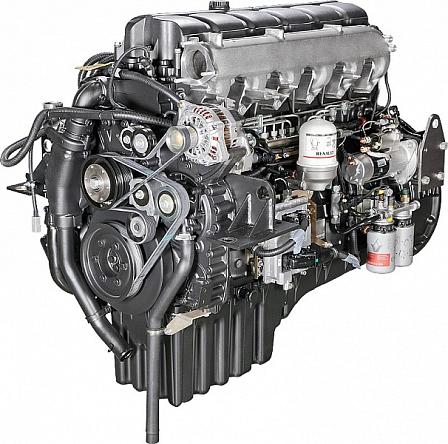

Тип двигателя. 6-цилиндровый дизельный двигатель семейства ЯМЗ-650, 4-тактный, с рядным расположением цилиндров, жидкостной системой охлаждения, турбонаддувом и охлаждением наддувочного воздуха в теплообменнике типа “воздух-воздух”, установленном на транспортном средстве (без системы EGR).

Требования безопасности

Двигатель оборудован электронной системой управления с защитой по следующим параметрам:

  • по превышению температуры охлаждающей жидкости выше допустимой (950 С);
  • по падению давления масла ниже допустимого 250 кПа (2,6 кг/см2).

В случае аварийной ситуации происходит автоматическое ограничение мощности двигателя.

На двигателе установлены элементы электронной системы управления: электронный блок управления (ЭБУ) двигателем EDC7UC31 фирмы Bosch, датчики, жгуты электропроводов.

Опции

Двигатель может комплектоваться дополнительным оборудованием:

  • элементы подвески двигателя;
  • система подогрева воздуха во впускном коллекторе;
  • вентилятор и кожух вентилятора;
  • фильтр грубой очистки топлива Mann+Hummel PreLine 420 (в комплекте c двигателем).
  • патрубки подвода воздуха к турбокомпрессору; подвода воздуха от турбокомпрессора в охладитель наддувочного воздуха;
  • генератор переменного тока 90 А;
  • комплект ЗИП;
  • двухцилиндровый воздушный компрессор Knorr-Bremse производительностью 500 л/мин.

Характеристики

Общие характеристики ЯМЗ-6503.10
Число и расположение цилиндров Р6
Диаметр и ход поршня, мм 123x156
Рабочий объем, л 11,12
Номинальная мощность, брутто, кВт (л.с.) 210 (286)
Максимальная мощность (кратковременная, в теч. 1 ч), кВт (л.с.) 231 (314)
Номинальная частота вращения, мин-1 1500
Степень сжатия 16,4
Наклон регуляторной характеристики в составе ДГУ, % не более 3
Заправочные емкости
Система смазки л 36,4
Система охлаждения л 36
Система топливоподачи
Тип, управление CRS, ЭБУ
Удельный расход топлива при номинальной мощности г/кВт.ч (г./л.с.ч) 212 (156)
Расход масла, % к расходу топлива 0,21
Система наддува Т (газотурбинный)
Размеры и вес
Масса незаправленного двигателя 990
Габаритные размеры
длина 1286
ширина 935
высота 1126
Ресурс
Ресурс до капитального ремонта, не менее, час 30000
Интервалы замены масла
ТО-0 (после обкатки) -
ТО-1 600
ТО-2 800

Применение

Промышленный двигатель ЯМЗ-6503.10 предназначен для работы в составе электрогенераторных установок 1, 2, 3 степеней автоматизации мощностью 200 кВт, по ГОСТ 13822 в качестве основных или резервных (аварийных) источников питания.

ЯМЗ-6503.10
Мощность ДГУ, кВт 200
