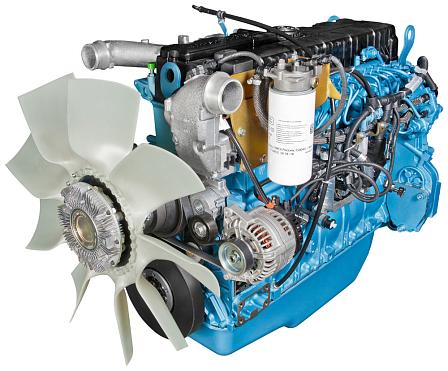

ЯМЗ-5368-20

дизельные двигатели для ДГУ

  • 160 кВт

    мощность


  • 30000 часов

    Ресурс


  • Описание
  • Характеристики
  • Применение
  • Документы

Описание

Тип двигателя. 6-цилиндровый дизельный двигатель семейства ЯМЗ-530, 4-тактный, с рядным расположением цилиндров, жидкостной системой охлаждения, турбонаддувом и охлаждением наддувочного воздуха в теплообменнике типа «воздух-воздух», установленном на изделии (без системы EGR).

Система топливоподачи. Топливная система аккумуляторного типа (ECRS) фирмы R.Bosch.

Двигатель ЯМЗ-5368-20 и его комплектации оборудованы электронной системой управления с защитой от превышения допустимой частоты вращения, температуры охлаждающей жидкости и снижения давления масла. В случае аварийной ситуации останов двигателя осуществляется автоматически.


Характеристики

Общие характеристики ЯМЗ-5368-20
(-21, -22, -23)

Число и расположение цилиндров Р6
Диаметр и ход поршня, мм 105x123
Рабочий объем, л 6,65
Номинальная мощность, брутто, кВт (л.с.) 160 (218)
Максимальная мощность (кратковременная, в теч. 1 ч), кВт (л.с.) 176 (239)
Номинальная частота вращения, мин-1 1500
Степень сжатия 17,5
Наклон регуляторной характеристики в составе ДГУ, % не более 3
Заправочные емкости
Система смазки л 22,5
Система охлаждения л 14
Система топливоподачи
Тип, управление CRS, ЭБУ
Удельный расход топлива при номинальной мощности г/кВт.ч (г./л.с.ч) 210 (154,5)
Расход масла, % к расходу топлива 0,2
Система наддува Т (газотурбинный)
Размеры и вес
Масса незаправленного двигателя 620
Габаритные размеры
длина 1308
ширина 759
высота 963
Ресурс
Ресурс до капитального ремонта, не менее, час 30000
Интервалы замены масла
ТО-0 (после обкатки) -
ТО-1 500
ТО-2 1000

Применение

Промышленный двигатель ЯМЗ-5368-20 предназначен для работы в составе электрогенераторных установок 1, 2, 3 степеней автоматизации, дизель-генераторных комплектов мощностью до 150 кВт, по ГОСТ 13822 в качестве основных или резервных (аварийных) источников питания.

ЯМЗ-5368-20
(-21, -22, 23)
Мощность ДГУ, кВт 100, 150
