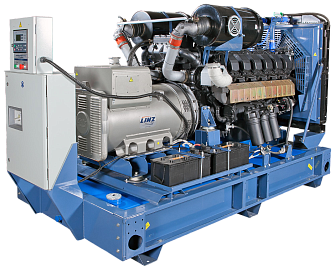

Электрогенераторная установка ЭД-360

360 кВт

мощность
до

25 000

часов ресурс
1 и 2

степень автоматизации

Описание

Электрогенераторная установка ЭД мощностью 360 кВт выполнена на базе V-образного 12-цилиндрового промышленного дизельного двигателя ЯМЗ-8503.10-01 с турбонаддувом и охлаждением наддувочного воздуха. Предназначена для автономного производства электроэнергии.

ЭД-360 1 степени автоматизации, с ручным пуском, используется в качестве основного источника, 2 степень автоматизации, с автоматическим запуском (ввод в резерв при пропадании внешней сети), в качестве резервного источника электропитания.

Варианты исполнения: открытое, погодозащитный капот.

Характеристики

Общие характеристики	ЭД-360	ЭД-360
Номинальная мощность, кВт/кВА	360/450	360/450
Максимальная мощность в течение 1 часа, кВт/кВА	396/495	396/495
Номинальное напряжение, В	400	400
Номинальная частота, Гц	50	50
Номинальный ток, А	650	650
Наклон регуляторной характеристики, %	2-4	1-3
Качество вырабатываемой электрической энергии (ГОСТ 33115), класс	G1	G2
Частота вращения, мин^-1	1 500	1 500
Заправочные емкости
Система смазки, л	65	65
Система охлаждения, л	150	150
Система топливоподачи	ТНВД	CRS
Емкость топливного бака, л	925	925
Расход топлива при номинальной мощности, кг/ч	85	85
Продолжительность непрерывной работы при ном. мощности, ч	9	9
Расход масла, % к расходу топлива	0,3	0,3
Размеры и вес
Масса незаправленного электроагрегата, кг открытое исполнение	4385	4385
погодозащитный капот	5005	5005
Габаритные размеры, ДхШхВ, мм открытое исполнение	3630×1600×1980	3630×1600×1980
погодозащитный капот	3860х1625х2585	3860х1625х2585
Ресурс
Ресурс до капитального ремонта, ч	25 000	25 000
Гарантийная наработка, ч	2 000	2 000
Базовый двигатель ЯМЗ
Модель, модификация	8503.10-01	8503.10-28
Тип двигателя (число и расположение цилиндров, турбонаддув)	V12ТО	V12
Рабочий объем двигателя, л	25,86	25,86
Номинальная мощность, кВт (л.с.)/мин^-1	360 (490)	360 (490)
Марка синхронного генератора
	· Marelli MJB 315 MB4 · Linz Pro35S B/4 SAE1-14 · Mecc Alte ECO40-2S/4	· Marelli MJB 315 MB4 · Linz Pro35S B/4 SAE1-14 · Mecc Alte ECO40-2S/4
