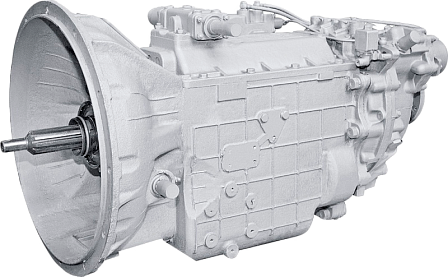

ЯМЗ-239

9-ступенчатая механическая коробка передач

  • Описание
  • Характеристики
  • Применение

Описание

Тип коробки передач. 9-ступенчатая, механическая; пятиступенча­тая основная коробка с двухдиапазонным планетар­ным демультипликатором, с синхронизаторами на всех передачах, кроме первой передачи и заднего хода.

ОСОБЕННОСТИ КОНСТРУКЦИИ. предусмотрена блокировка запуска стартера при включенной передаче; электронный датчик спидометра.

Управление переключением передач. Рычаг или механизм для подсоединения дистанционного привода с выводом соеди­нительного валика налево в основной коробке и полу­автоматическое пневматическое переключение демультиплика­тора с автома­тической блокировкой включения низшего диапазона.

Дополнительный отбор мощности. От прямозубой шестерни промежуточного вала через боковой правый люк до 29,5 кВт (40 л.с.); От зубчатого венца на заднем конце промежуточ­ного вала через вал отбора мощности до 73,5 кВт (100 л.с.). Объем масла в картере коробки передач 11,5+0'5 л.

Дополнительные опции. Коробки могут быть укомплектованы герметизированным картером сцепления.


Показатель Значения
Максимальный входной крутящий момент, Н.м 1800
Масса с картером, кг 385
Передаточные числа 1 - 12,24 2 - 6,88 3 - 4, 86 4 - 3,50 5 - 2,74 6 - 1,97 7 - 1,39 8 - 1,00 9 - 0,78 Задний ход - 10,04
Фланец крепления карданного вала ISO8667-T180
Модель, комплектация Применение
ЯМЗ-239 (базовая модель)
ЯМЗ-239-09*
ЯМЗ-239-19*
ЯМЗ-239-20
автомобили
ЯМЗ-239-03 грузовые автомобили
ЯМЗ-239-12
ЯМЗ-239-13*
ЯМЗ-239-22
ЯМЗ-239-23
автомобили
ЯМЗ-239-24
ЯМЗ-239-54
ЯМЗ-239-55*
ЯМЗ-239-23
автомобили
ЯМЗ-239-50 грузовые автомобили
ЯМЗ-2391 (базовая модель)
ЯМЗ-2391-20
автомобили
ЯМЗ-2391-05 автомобили
ЯМЗ-2391-10, -20, -23, -29 грузовые автомобили
ЯМЗ-2391-22
ЯМЗ-2391-42
ЯМЗ-2391-43*
автомобили

* с двухконусными синхронизаторами
