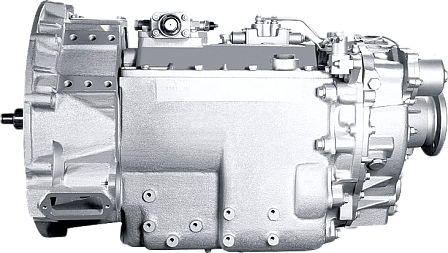

ЯМЗ-1909

Тип коробки передач. 9-ступенчатая, механическая; пятиступенча­тая основная коробка с двухдиапазонным планетар­ным демультипликатором, с синхронизаторами на всех передачах, кроме первой передачи и заднего хода.

ОСОБЕННОСТИ КОНСТРУКЦИИ. предусмотрена блокировка запуска стартера при включенной передаче; электронный датчик спидометра. ЯМЗ-1809 и ЯМЗ-1909 отличаются от базовых моделей ЯМЗ-239 и ЯМЗ-2391 наличием картера сцепления с размерами по SAE 1 с люком для установки фланцевого пневмогидравлического усилителя выключения сцепления.

Управление переключением передач. Рычаг или механизм для подсоединения дистанционного привода с выводом соеди­нительного валика налево в основной коробке и полу­автоматическое пневматическое переключение демультиплика­тора с автома­тической блокировкой включения низшего диапазона.

Дополнительный отбор мощности. От прямозубой шестерни промежуточного вала через боковой правый люк до 29,5 кВт (40 л.с.); От зубчатого венца на заднем конце промежуточ­ного вала через вал отбора мощности до 73,5 кВт (100 л.с.). Объем масла в картере коробки передач 11,5+0'5 л.

Дополнительные опции. Коробки могут быть укомплектованы герметизированным картером сцепления.
