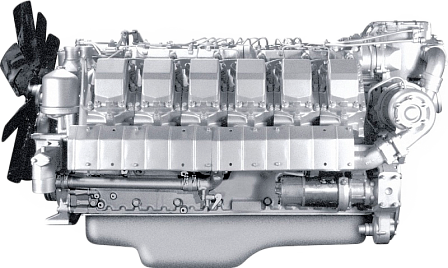

ЯМЗ-8503.10

V-образный 12-цилиндровый промышленный дизельный двигатель

  • 18000 часов

    Ресурс


  • до 470 кВт

    мощность


  • Описание
  • Характеристики
  • Применение

Описание

12-цилиндровые дизельные двигатели с V-образным расположением цилиндров, 4-тактные, с турбонаддувом, жидкостным охлаждением, непосредственным впрыском топлива и охлаждением наддувочного воздуха.

Конструктивные особенности

Топливная аппаратура. ТНВД 12-секционный, оборудован механическим регулятором частоты вращения однорежимного типа, топливоподкачивающим насосом, централизованной смазкой топливного насоса и регулятора от системы смазки двигателя.

Двигатель в составе электроагрегата подготовлен к автоматизации первой степени по ГОСТ 14228-80 и оборудован системой аварийно-предупредительной сигнализации и защиты (САПСиЗ) с воздушными заслонками автоматического аварийного останова двигателя.

На двигателе предусмотрены места для установки:

  • датчиков приборов для измерения температуры охлаждающей жидкости и давления масла в системе смазки;
  • датчиков приборов для аварийной сигнализации по перегреву двигателя и понижению давления в системе смазки;
  • датчиков САПСиЗ — частоты вращения коленчатого вала, минимального давления масла, сигнализаторов повышения температуры масла и охлаждающей жидкости.

Установлен сигнализатор засоренности масляного фильтра.


Характеристики

ПОКАЗАТЕЛЬ

ЯМЗ-8503.10

ЯМЗ-8503.10-01

ЯМЗ-8503.10-02

Диаметр и ход поршня, мм

140 х 140

140 х 140

Рабочий объем двигателя, л

25,86

25,86

Номинальная мощность, брутто, кВт (л.с.)

360 (490)

470 (639)

Максимальная мощность (кратковременная), кВт (л.с.)

426 (580)

510 (694)

Номинальная частота вращения, мин-1

1500

1500

Наклон регуляторной характеристики, %

3,0±0,5

3,0±0,5

Время необслуживаемой работы двигателя, час.

48

48

Удельный расход топлива при номинальной мощности, г/(кВт·ч) / г/(л.с.·ч)

208 (153)

205 (151)

Часовой расход топлива при номинальной мощности, брутто, кг/ч, не более

78

98

Расход масла на угар, % к расходу топлива

0,3

0,3

Ресурс до капитального ремонта (прогнозирумеый), час

18 000 (25 000)

18 000

Габаритные размеры, мм ДхШхВ

1928/1205/1170

1928/1205/1170

Масса двигателя, кг

2030

2050

Применение

Тяжелые промышленные двигатели предназначены для работы в составе дизель-генераторных установок, электроустановок для локомотивов

Комплектации Назначение
ЯМЗ-8503.10 Двигатель в составе дизель-генераторных установок мощностью 315 кВт
ЯМЗ-8503.10-01 Двигатель в составе дизель-генераторных установок мощностью 360, 400 кВт
Двигатель в составе электроагрегата для привода тяговых электродвигателей двухосного локомотива
ЯМЗ-8503.10-02 Двигатель в составе дизель-генераторных установок мощностью 360, 400 кВт
