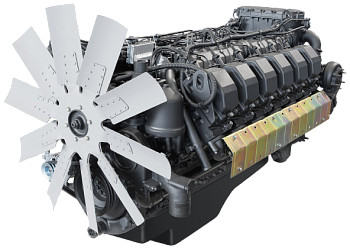

ЯМЗ-8513.10

V-образный 12-цилиндровый промышленный дизельный двигатель

  • 18000 часов

    Ресурс


  • 470 кВт

    мощность


  • Описание
  • Характеристики
  • Применение

Описание

12-цилиндровый промышленный дизельный двигатель, с V-образным расположением цилиндров, 4-тактный, c жидкостной системой охлаждения, турбонаддувом и охлаждением наддувочного воздуха в теплообменнике типа “вода-воздух”, с электронной системой управления.

Двигатель соответствует требованиям ГОСТ 10150-2014, Техническому регламенту Таможенного Союза ТР ТС 010/2011 «О безопасности машин и оборудования».

Конструктивные особенности

Система топливоподачи

ТНВД 3Э187 (ЯЗДА, Ярославль)

12-секционный ТНВД, с плунжерами золотникового типа, оборудован электромеханическим исполнительным механизмом с бесконтактным датчиком положения, датчиком положения рейки, датчиком температуры топлива, топливоподкачивающим насосом поршневого типа, с централизованной смазкой топливного насоса от системы смазки двигателя.

Форсунки модели 182.1112010 закрытого типа с многоструйным распылителем.

Электронная система управления - микропроцессорная, включает:

Электронный блок управления М230.Е3.

Функции:

  • управление двигателем;
  • взаимодействие с электронной системой электроагрегата;
  • хранение информации об ошибках во встроенной памяти;
  • выдача информации на диагностические приборы;
  • сигнализация о возникновении аварийных ситуаций;
  • аварийная защита двигателя.

На двигателе установлены датчики:

  • датчик частоты вращения коленчатого вала;

  • датчик давления наддувочного воздуха;

  • датчик положения исполнительного механизма ТНВД;

  • датчик температуры наддувочного воздуха;

  • датчик температуры охлаждающей жидкости 2 шт.

Установлен сигнализатор засоренности масляного фильтра.

Требования безопасности

Двигатель в составе электроагрегата подготовлен к автоматизации первой степени по ГОСТ 14228-80 и оборудован воздушными заслонками аварийного останова двигателя.

Время необслуживаемой работы двигателя 48 часов.






















Показатель Значения
Диаметр и ход поршня, мм 140 х 140
Рабочий объем двигателя, л 25,86
Номинальная мощность по ГОСТ 10150-2014, не менее, кВт (л.с.) 470 (639)
Максимальная мощность, течение 1 часа, но не более 10% от общей наработки по ГОСТ 10150-2014, кВт (л.с.) 510 (694)
Номинальная частота вращения, мин-1 1500
Наклон регуляторной характеристики по ГОСТ 10511-83, не более, % 3,0±0,5
Минимальный удельный расход топлива, г/(кВт·ч) / г/(л.с.·ч) 205 (151)
Часовой расход топлива не более, кг/ч 98
Ресурс до капитального ремонта, час 18 000
Расход масла на угар, % к расходу топлива 0,3
Габаритные размеры двигателя, мм ДхШхВ 1927х1241х1312
Масса двигателя, кг 2035
Комплектации Назначение
ЯМЗ-8513.10 Промышленный дизельный двигатель ЯМЗ-8513.10-03 предназначен для комплектации дизель-генераторных установок (ДГУ) мощностью 400 кВт. ДГУ изготавливаются в соответствии с ГОСТ 13822-82, используются в качестве основных или резервных (аварийных) источников переменного трехфазного тока
