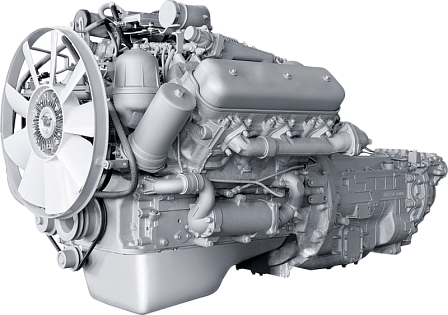

ЯМЗ-6566

V-образный 6-цилиндровый дизельный двигатель

  • EURO-4

    Экология


  • 800 тыс. км

    Ресурс


  • 270 л. с.

    мощность


  • Описание
  • Характеристики
  • Применение

Описание

Тип двигателя. 6-цилиндровый дизельный двигатель, с V-образным расположением цилиндров, 4-тактный, c жидкостной системой охлаждения, турбонаддувом и охлаждением наддувочного воздуха в теплообменнике типа «воздух-воздух», установленном на транспортном средстве.

Экология. по выбросам вредных веществ соответствует экологическому классу 4 для дорожной техники – Правилам ООН № 49-05C (уровень В1 с системой EOBD), № 24-03 – euro 4.

Конструктивные особенности

Для достижения параметров 4 экологического класса (Правила ООН № 49-05C уровень B1) применены:

  • ТПС аккумуляторного типа,
  • модернизированная система наддува,
  • система SCR.

Предприятие-потребителем должно установить в систему выпуска отработавших газов систему селективного каталитического восстановления (SCR), включающую в себя модуль дозирования совместно с баком для водного раствора мочевины и селективный каталитический нейтрализатор (глушитель-нейтрализатор).

Система топливоподачи. Аккумуляторного типа с электронным управлением подачей топлива. Обеспечивает давления впрыска топлива до 1800 бар.



В состав топливной системы входят

  • ТНВД ("ЯЗДА", Ярославль),
  • рампы (аккумуляторы высокого давления) со встроенным датчиком давления топлива – (Германия),
  • электроуправляемые форсунки со встроенным электромагнитным клапаном ("АЗПИ", Барнаул),
  • электронный блок управления – микропроцессорный М240 ("АБИТ", СПб.),
  • датчики:
    - синхронизации
    - давления и температуры наддувочного воздуха
    - давления масла
    - температуры охлаждающей жидкости
    - температуры и давления топлива.

Опции

Двигатели могут комплектоваться коробками передач и сцеплениями различных производителей по SAE 2, в том числе: ЯМЗ, Sachs, Hammer и др.

Предусмотрена возможность установки

  • привода компрессора пневмосистемы,
  • насоса гидроусилителя руля,
  • привода компрессора кондиционера.

Характеристики

Показатель Значения
Диаметр и ход поршня, мм 130 х 140
Рабочий объем двигателя, л 11,15
Номинальная мощность, брутто, кВт (л.с.) 198,6 (270)
Полезная мощность (Правила ООН № 85), кВт (л.с.) 197 (269)
Номинальная частота вращения, мин-1 1900
Максимальный крутящий момент, брутто, Н·м (кгс·м) 1275 (130)
Частота вращения при максимальном крутящем моменте, мин-1 1100-1500
Минимальный удельный расход топлива, г/(кВт·ч) / г/(л.с.·ч) 194,5 (143)
Ресурс до капитального ремонта, тыс.км пробега ТС 800
Габаритные размеры, мм ДхШхВ 1275 / 1045 / 1100
Масса двигателя, кг 1015
Масса двигателя с КП и сцеплением, кг 1415
Экология (Правила ООН) № 49-05C (уровень В1 с EOBD) - euro-4

Скоростные характеристики

Габаритные размеры

Применение

Комплектации Сцепление КП Назначение
ЯМЗ-6566 ЯМЗ или Hammer, Sachs ЯМЗ-2381 грузовые автомобили, тягачи, самосвалы, спецшасси 4x2, 4x4, 6x2, 6x4, 6x6, 8x4, 8x8, 10x10, автопоезда на их базе полной массой до 36 тонн
