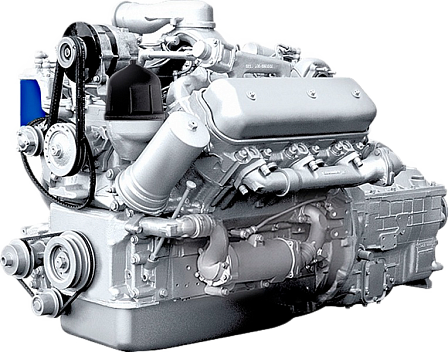

ЯМЗ-236НЕ

V-образный 6-цилиндровый дизельный двигатель

  • EURO-1

    Экология


  • 800 тыс. км

    Ресурс


  • 230 л. с.

    мощность


  • Описание
  • Характеристики
  • Применение

Описание

Тип двигателя. 6-цилиндровый дизельный двигатель с V-образным расположением цилиндров, 4-тактный, с непосредственным впрыском топлива, турбонаддувом, жидкостным охлаждением, промежуточным охлаждением наддувочного воздуха типа «воздух-воздух» на изделиях.

Конструктивные особенности

  • Система топливоподачи: разделенного типа, производства ЯЗДА. ТНВД – шестисекционный, плунжерный (рядный 604.5-10 либо V-образный 323.5-11). Регулятор частоты вращения – центробежный, всережимный. Топливоподкачивающий насос – поршневой с насосом ручной прокачки топлива.
  • Топливные фильтры - грубой очистки со сменным фильтрующим элементом; тонкой очистки со сменным фильтрующим элементом.
  • Система охлаждения: жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости. Оборудована термостатическим устройством для автоматического поддержания теплового режима двигателя. Водяной насос – центробежного типа с ременным приводом. Жидкостно-масляный теплообменник – пластинчатого или трубчатого типа.
  • Генератор – переменного тока с клиноременным приводом, с напряжением 28В.
  • Пусковое устройство – электрический стартер, номинальное напряжение 24В
  • Сцепление – сухое фрикционное, однодисковое, с диафрагменной вытяжной пружиной и накладками на безасбестовой основе.
  • Коробка передач - пятиступенчатая, механическая с синхронизаторами на 2-3 и 4-5 передачах

Экология.Двигатель и его комплектации сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств», в том числе по выбросам вредных веществ выполняют нормативы экологического класса 1 (Правила ООН № 49-02А, № 24-03 – Euro-1).

Характеристики

Показатель Значения
Диаметр и ход поршня, мм 130 х 140
Рабочий объем двигателя, л 11,15
Номинальная мощность, брутто, кВт (л.с.) 169 (230)
Номинальная частота вращения, мин-1 2100
Максимальный крутящий момент, брутто, Н·м (кгс·м) 882 (90)
Частота вращения при максимальном крутящем моменте, мин-1 1200-1400
Минимальный удельный расход топлива, г/(кВт·ч) / г/(л.с.·ч) 206 (152)
Ресурс до капитального ремонта, тыс.км пробега ТС 800
Габаритные размеры, мм ДхШхВ 1045 / 1045 / 1080
Масса двигателя, кг 980
Масса двигателя с КП и сцеплением, кг 1275
Экология (Правила ООН) № 49-02A - euro-1

Скоростные характеристики

Габаритные размеры

Применение

Комплектации Сцепление КП ТНВД Назначение
ЯМЗ-236НE - - 323.5-11 в запчасти
ЯМЗ-236НE-6 - - 323.5-11 в запчасти
ЯМЗ-236НE-16 - - 323.5-11 в запчасти
ЯМЗ-236НE-18 - - 323.5-11 Автобус ЛиАЗ - в запчасти
ЯМЗ-236НЕ-26 ЯМЗ-182-10 ЯМЗ-2361-02 604.5-10 Автомобили МАЗ - в запчасти
ЯМЗ-236НЕ-27 ЯМЗ-182-10 ЯМЗ-2361-81 604.5-10 Автобус "Волжанин" - в запчасти
ЯМЗ-236НЕ-28 ЯМЗ-182-10 ЯМЗ-2361-81 323.5-11 Автобус ЛиАЗ-5256 - в запчасти
ЯМЗ-236НЕ-31 ЯМЗ-182-10 ЯМЗ-2361-80 604.5-10 Автобусы МАЗ, МАРЗ - в запчасти
ЯМЗ-236НЕ-32 ЯМЗ-182-10 ЯМЗ-2361-02 604.5-10 Автомобили МАЗ - в запчасти
ЯМЗ-236НЕ-33 ЯМЗ-182-10 ЯМЗ-2361-81 323.5-11 Автобусы ЛАЗ - в запчасти
