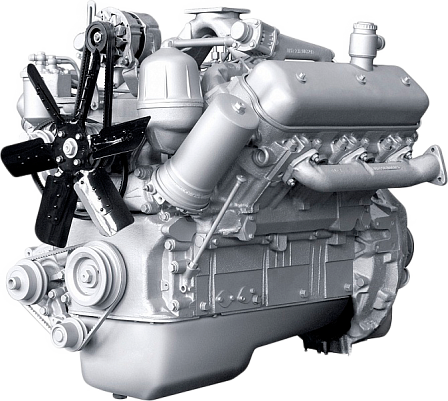

ЯМЗ-236Г

V-образный рядный 6-цилиндровый дизельный двигатель

  • 8000 часов

    Ресурс


  • 150 л. с.

    мощность


  • Описание
  • Характеристики
  • Применение

Описание

Тип двигателя. 6-цилиндровый дизельный двигатель с V-образным расположением цилиндров, 4-тактный, с непосредственным впрыском топлива (без турбонаддува). Предназначен для установки на строительную и дорожно-строительную технику.

Конструктивные особенности

  • Система топливоподачи: разделенного типа, производства ЯЗДА. ТНВД – шестиплунжерный (рядный 601.5). Регулятор частоты вращения – механический, всережимный. Топливоподкачивающий насос – поршневого типа.
  • Топливные фильтры – грубой и тонкой очистки со сменными фильтрующими элементами.
  • Система охлаждения: жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости. Оборудована термостатическим устройством для автоматического поддержания теплового режима двигателя. Водяной насос – центробежного типа с ременным приводом.
  • Генератор – переменного тока с клиноременным приводом, с напряжением 28В.
  • Пусковое устройство – электрический стартер, номинальное напряжение 24В
  • Сцепление
    – сухое фрикционное, однодисковое, с диафрагменной вытяжной пружиной и накладками на безасбестовой основе.
    - сухое двухдисковое, фрикционного типа с периферийными цилиндрическими пружинами.

Экология. Двигатель и его комплектации по выбросам вредных веществ соответствует экологическому классу 0 – Правила ООН №49-01.


Характеристики

Показатель Значения
Диаметр и ход поршня, мм 130 х 140
Рабочий объем двигателя, л 11,15
Номинальная мощность, брутто, кВт (л.с.) 110 (150)
Номинальная частота вращения, мин-1 1700
Удельный расход топлива при номинальной мощности, г/(кВт·ч) / г/(л.с.·ч) 220 (162)
Ресурс до капитального ремонта, час 8000
Габаритные размеры, мм ДхШхВ 1130 / 1040 / 1070
Масса двигателя, кг 980

Применение

Комплектации Сцепление Назначение
ЯМЗ-236Г ЯМЗ-236К Экскаватор ЭО-33211 ("Уралвагонзавод", Н.Тагил)
ЯМЗ-236Г-1 ЯМЗ-236К Дорожные катки ДУ-84, -85, -85-1, -101 ("Раскат", Рыбинск)
ЯМЗ-236Г-3 - Экскаватор ВЭКС 20К ("ВЭКС", Воронеж)
ЯМЗ-236Г-4* MOM со сцеплением ЯМЗ-236К Автогрейдеры ДЗ-122Б (-1, -6, -7) ("Дормаш", Орел)
ЯМЗ-236Г-6** MOM со сцеплением ЯМЗ-181 Автогрейдер ГС-14.02 ("Брянский арсенал")
ЯМЗ-236Г-14 MOM со сцеплением ЯМЗ-181 Автогрейдер ГС-14.02 – замена ЯМЗ-236Г6 ("Брянский арсенал")
* Комплектуется механизмом заднего отбора мощности с двухдисковым сцеплением ЯМЗ-236К, позволяющим производить отбор до 100 % мощности. На двигателе также предусмотрен передний отбор мощности от шкива коленчатого вала через карданный вал - до 51 л.с. для привода гидронасосов НШ-50, НШ-10 автогрейдера
** Комплектуется механизмом заднего отбора мощности с однодисковым сцеплением ЯМЗ-181, позволяющим производить отбор до 100 % мощности
