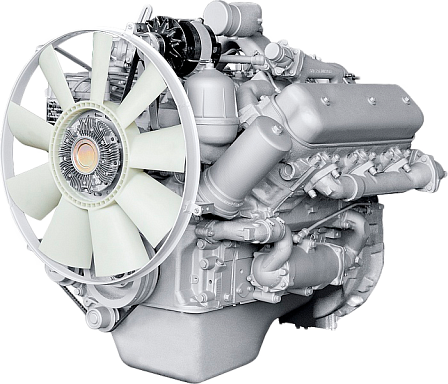

ЯМЗ-236БК

V-образный 6-цилиндровый дизельный двигатель

  • № 96

    Экология


  • 10000 часов

    Ресурс


  • 255 л. с.

    мощность


  • Описание
  • Характеристики
  • Применение

Описание

Тип двигателя. 6-цилиндровый дизельный двигатель с V-образным расположением цилиндров, 4-тактный, с непосредственным впрыском топлива, турбонаддувом, жидкостным охлаждением, промежуточным охлаждением наддувочного воздуха типа «воздух-воздух» на изделиях.

Конструктивные особенности

  • Система топливоподачи: разделенного типа, производства ЯЗДА. ТНВД – шестисекционный, плунжерный (рядный 605.5-30). Регулятор частоты вращения – центробежный, всережимный. Топливоподкачивающий насос – поршневой с насосом ручной прокачки топлива.
  • Топливные фильтры - грубой очистки со сменным фильтрующим элементом; тонкой очистки со сменным фильтрующим элементом.
  • Система охлаждения: жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости. Оборудована термостатическим устройством для автоматического поддержания теплового режима двигателя. Водяной насос – центробежного типа с ременным приводом. Жидкостно-масляный теплообменник – пластинчатого или трубчатого типа.
  • Генератор – переменного тока с клиноременным приводом, с напряжением 28В.
  • Пусковое устройство – электрический стартер, номинальное напряжение 24В
  • Сцепление – сухое фрикционное, однодисковое, с диафрагменной вытяжной пружиной и накладками на безасбестовой основе.

Экология.Двигатель и его комплектации по выбросам вредных веществ выполняют нормативы экологического класса 1 - ГОСТ Р 41.96-2005 (Правила ООН №96), разд.5


Характеристики

Показатель Значения
Диаметр и ход поршня, мм 130 х 140
Рабочий объем двигателя, л 11,15
Номинальная мощность, брутто, кВт (л.с.) 187,5 (255)
Номинальная частота вращения, мин-1 2000
Максимальный крутящий момент, брутто, Н·м (кгс·м) 1030 (105)
Частота вращения при максимальном крутящем моменте, мин-1 1100-1300
Удельный расход топлива при номинальной мощности, г/(кВт·ч) / г/(л.с.·ч) 215 (159)
Ресурс до капитального ремонта, час 10000
Габаритные размеры, мм ДхШхВ 1210 / 1045 / 1100
Масса двигателя, кг 985
Экология (Правила ООН) № 96
Масса двигателя со сцеплением, кг 1030

Скоростные характеристики

Габаритные размеры

Применение

Комплектации Сцепление ТНВД Назначение
ЯМЗ-236БК-1 МОМ* с ЯМЗ-182 607.5-10 Комбайн "Енисей-860" (Красноярск) - в запчасти
ЯМЗ-236БК-3 - 607.5-10 Комбайн ACROS 530 (КЗ "Ростсельмаш") – в запчасти
ЯМЗ-236БК-4 - 607.5-10 Комбайн ACROS 530 (КЗ "Ростсельмаш")
ЯМЗ-236БК-7 - 607.5-10 Гусеничный комбайн "Вектор" (КЗ "Ростсельмаш")
*механизм отбора мощности
