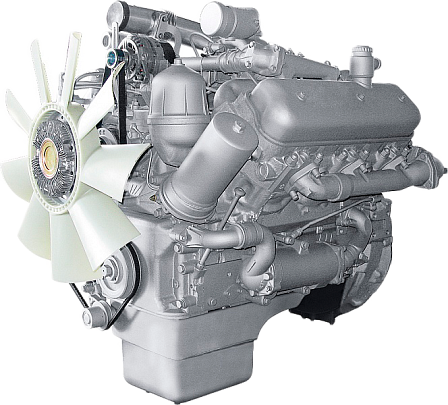

ЯМЗ-7601.10

V-образный 6-цилиндровый дизельный двигатель

  • 96-01

    Экология


  • 600 тыс. км

    Ресурс


  • 300 л. с.

    мощность


  • Описание
  • Характеристики
  • Применение

Описание

Тип двигателя. 6-цилиндровый дизельный двигатель с V-образным расположением цилиндров, 4-тактный, с непосредственным впрыском топлива, турбонаддувом, жидкостным охлаждением, промежуточным охлаждением наддувочного воздуха типа «воздух-воздух» на изделиях.

Конструктивные особенности

  • Система топливоподачи: разделенного типа, производства ЯЗДА. ТНВД – шестисекционный, плунжерный (рядный 135.5-10). Регулятор частоты вращения – центробежный, всережимный. Топливоподкачивающий насос – поршневой с насосом ручной прокачки топлива.
  • Топливные фильтры - грубой очистки со сменным фильтрующим элементом; тонкой очистки со сменным фильтрующим элементом.
  • Система охлаждения: жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости. Оборудована термостатическим устройством для автоматического поддержания теплового режима двигателя. Водяной насос – центробежного типа с ременным приводом. Жидкостно-масляный теплообменник – пластинчатого или трубчатого типа.
  • Генератор – переменного тока с клиноременным приводом, с напряжением 28В.
  • Пусковое устройство – электрический стартер, номинальное напряжение 24В
  • Сцепление – сухое фрикционное, однодисковое, с диафрагменной вытяжной пружиной и накладками на безасбестовой основе.
  • Коробка передач - девятиступенчатая, механическая

Экология. Двигатель и его комплектации сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств», в том числе по выбросам вредных веществ выполняют нормативы экологического класса 3 для внедорожной техники (Правила ООН № 96-01, № 24-03).


Характеристики

Показатель Значения
Диаметр и ход поршня, мм 130 х 140
Рабочий объем двигателя, л 11,15
Номинальная мощность, брутто, кВт (л.с.) 220 (300)
Номинальная частота вращения, мин-1 1900
Максимальный крутящий момент, брутто, Н·м (кгс·м) 1275 (130)
Частота вращения при максимальном крутящем моменте, мин-1 1100-1300
Минимальный удельный расход топлива, г/(кВт·ч) / г/(л.с.·ч) 197 (145)
Удельный расход топлива при номинальной мощности, г/(кВт·ч) / г/(л.с.·ч) 215 (159)
Ресурс до капитального ремонта, тыс.км пробега ТС 600
Габаритные размеры, мм ДхШхВ 1210 / 1045 / 1100
Масса двигателя, кг 980
Масса двигателя с КП и сцеплением, кг 1385
Экология (Правила ООН) № 96-01

Скоростные характеристики

Габаритные размеры

Применение

Комплектации Сцепление КП Назначение
ЯМЗ-7601.10-20 ЯМЗ-183-35 ЯМЗ-2391-42 «Урал» автомобили 8x8 «Урал-532301-10» (брод 1,75 м)
ЯМЗ-7601.10-26 ZF Sachs ЯМЗ-2391-22 «Урал» автомобили (замена ЯМЗ-7601.10-18): «Урал-4320-44»
ЯМЗ-7601.10-28 MFZ-430 ЯМЗ-239-24 «Урал» автомобили (замена ЯМЗ-7601.10-14): «Урал-6367»; «Урал-63634", «Урал-63685, -63674»; «Урал-583109, -583112, -583134»
ЯМЗ-7601.10-29 MFZ-430 ЯМЗ-2391-22 «Урал» автомобили (замена ЯМЗ-7601.10-04): «Урал-3667», «Урал-532301-10», «Урал-632341-10», «Урал-692341-10»
ЯМЗ-7601.10-32 - - Фронтальный колесный погрузчик А371А («Амкодор», Минск)
