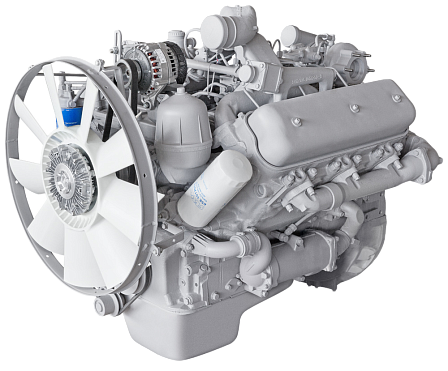

ЯМЗ-236НЕ2

V-образный 6-цилиндровый дизельный двигатель

  • 96-01

    Экология


  • 13000 часов

    Ресурс


  • 230 л. с.

    мощность


  • Описание
  • Характеристики
  • Применение

Описание

Тип двигателя. 6-цилиндровый дизельный двигатель с V-образным расположением цилиндров, 4-тактный, с непосредственным впрыском топлива, турбонаддувом, жидкостным охлаждением, промежуточным охлаждением наддувочного воздуха типа «воздух-воздух» на изделиях.

Конструктивные особенности

  • Система топливоподачи: разделенного типа, производства ЯЗДА. ТНВД – шестисекционный, плунжерный (рядный 133.5 либо V-образный 324.5). Регулятор частоты вращения – центробежный, всережимный. Топливоподкачивающий насос – поршневой с насосом ручной прокачки топлива.
  • Топливные фильтры - грубой очистки со сменным фильтрующим элементом; тонкой очистки со сменным фильтрующим элементом.
  • Система охлаждения: жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости. Оборудована термостатическим устройством для автоматического поддержания теплового режима двигателя. Водяной насос – центробежного типа с ременным приводом. Жидкостно-масляный теплообменник – пластинчатого или трубчатого типа.
  • Генератор – переменного тока с клиноременным приводом, с напряжением 28В.
  • Пусковое устройство – электрический стартер, номинальное напряжение 24В
  • Сцепление – сухое фрикционное, однодисковое, с диафрагменной вытяжной пружиной и накладками на безасбестовой основе.
  • Коробка передач - пятиступенчатая, механическая с синхронизаторами на 2-3 и 4-5 передачах

Экология. Двигатель и его комплектации сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств», в том числе по выбросам вредных веществ выполняют нормативы экологического класса 3 для внедорожной техники (Правила ООН № 96-01, № 24-03).


Характеристики

Показатель Значения
Диаметр и ход поршня, мм 130 х 140
Рабочий объем двигателя, л 11,15
Номинальная мощность, брутто, кВт (л.с.) 169 (230)
Номинальная частота вращения, мин-1 2100
Максимальный крутящий момент, брутто, Н·м (кгс·м) 882 (90)
Частота вращения при максимальном крутящем моменте, мин-1 1100-1300
Минимальный удельный расход топлива, г/(кВт·ч) / г/(л.с.·ч) 197 (145)
Удельный расход топлива при номинальной мощности, г/(кВт·ч) / г/(л.с.·ч) автомобили - 215 (159), комбайны - 230 (169)
Ресурс до капитального ремонта, час 13000
Габаритные размеры, мм ДхШхВ 1210/1045/1080
Масса двигателя, кг 985
Масса двигателя с КП и сцеплением, кг 1280
Экология (Правила ООН) № 96-01

Применение

Комплектации     Сцепление КП ТНВД Назначение
236НЕ2-3 ЯМЗ-182 ЯМЗ-236У3 324.5-10.01 «Урал» автомобили - в запчасти
236НЕ2-24 ЯМЗ-182-15 ЯМЗ-2361-56 324.5-10.01 «Урал» автомобили: «Урал-4320-40, -4320-41, -43203-41, -43206-41», «Урал-5557-40, -55571-40», «Урал-44202-41», вахтовые автобусы «Урал-3255-41, -325512-41, -32552-41, -32552-47»
236НЕ2-45 ЯМЗ-182-15 ЯМЗ-2361-56 133.5-20
236НЕ2-40 - - 133.5-20 Автогрейдер (РМ-Т, «ЧСДМ»)
236НЕ2-47, -48 - - 133.5-20 Комбайн КЗС-812 («Гомсельмаш»)
