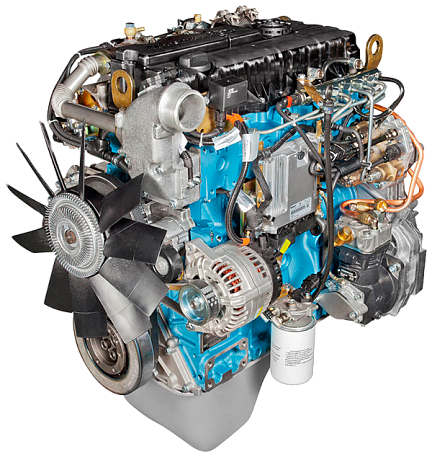

ЯМЗ-53443

рядный 4-цилиндровый дизельный двигатель

  • EURO-5

    Экология


  • 700 тыс. км

    Ресурс


  • 30 тыс. км

    Межсервисный интервал


  • Описание
  • Характеристики
  • Применение

Описание

Тип двигателя. 4-цилиндровый дизельный двигатель семейства ЯМЗ-530, 4-тактный, с рядным расположением цилиндров, жидкостной системой охлаждения, турбонаддувом и охлаждением наддувочного воздуха в теплообменнике типа “воздух-воздух”, установленном на транспортном средстве (ТС). По выбросам вредных веществ соответствует экологическому классу 5 – № 49-05В2 (G), № 24-03 - euro-5

Конструктивные особенности

Для достижения экологического уровня euro-5 применены

  • система EGR (рециркуляции отработавших газов) и каталитический нейтрализатор.
  • топливная аппаратура с повышенной энергией впрыска до 2000 бар

В состав модернизированной топливоподающей системы euro-5 включен новый ТНВД, разработанный специалистами ЯЗДА и полностью адаптированный к работе с компонентами Bosch.

Экология. Соответствуют требованиям Технического регламента Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств» в части удовлетворения требованиям двигателей экологическому классу 5, нормируемого Правилами ООН № 24-03 и № 49-05В2 (G) - euro-5.

Топливоподающая система и система управления. Аккумуляторного типа, с высокой энергией впрыска и электронным управлением фирмы “Bosch”

Функции ЭБУ

  • осуществляет управление двигателем;
  • взаимодействует с электронными устройствами транспортного средства по каналу CAN (SAE J 1939);
  • сохраняет информацию об ошибках во встроенной памяти;
  • выполняет функции бортовой диагностики в соответствии с требованиями Правил ООН № 49-05 G, согласно стандартам ISO 15031 и SAE J 1939;
  • выполняет функцию ограничения скорости в соответствии с Правилами ООН № 89;
  • выполняет функцию ограничения крутящего момента согласно требованиям Правил ООН № 49-05 G;
  • сигнализирует водителю о возникновении аварийных ситуаций посредством ламп на панели приборов ТС (диагностики двигателя, лампа ИС, аварийного давления масла, и т.д.);
  • выполняет функцию аварийной защиты двигателя;
  • выполняет совместную работу с системами стабилизации курсовой устойчивости, экстренного торможения, адаптивного круиз-контроля (Правила ООН № 13 прил. 21, №131) и дублирования управления от дополнительного органа с пульта оператора.

Опции

Предусмотрена возможность установки:

  • компрессора пневмотормозов производительностью до 350 л/мин и до 500 л/мин
  • насоса гидроусилителя рулевого управления;
  • компрессора кондиционера;
  • предпускового подогревателя и отопителя кабины;
  • привода гидронасосов.

Двигатели могут комплектоваться сцеплениями и коробками передач по стандартам SAE 3.


Характеристики

Показатель Значения
Диаметр и ход поршня, мм 105 х 128
Рабочий объем двигателя, л 4,43
Номинальная мощность, брутто, кВт (л.с.) 110 (150)
Полезная мощность (Правила ООН № 85), кВт (л.с.) 109,2 (148,5)
Номинальная частота вращения, мин-1 2300
Максимальный крутящий момент, брутто, Н·м (кгс·м) 490 (50)
Частота вращения при максимальном крутящем моменте, мин-1 1200-2100
Минимальный удельный расход топлива, г/(кВт·ч) / г/(л.с.·ч) 197 (145)
Ресурс до капитального ремонта, тыс.км пробега ТС 700
Габаритные размеры, мм ДхШхВ 941 / 715 / 976
Масса двигателя, кг 480
Экология (Правила ООН) euro-5 № 49-05G (В2, EOBD II)

Скоростные характеристики

Габаритные размеры

Применение

Комплектации Назначение
ЯМЗ-53443-10 ГАЗ, шасси 4х2
ЯМЗ-53443-20 ГАЗ грузовые среднетоннажные автомобили: «ГАЗон Next»
ЯМЗ-53443-30 ПАЗ автобус малого класса до 10 т «Вектор Next»
ЯМЗ-53443-40 ГАЗ грузовые среднетоннажные автомобили: «Садко Next», шасси 4х4
