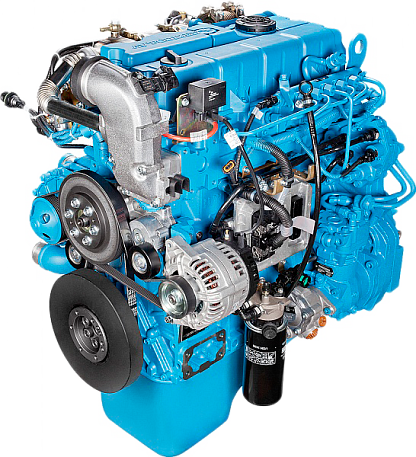

ЯМЗ-53421

рядный 4-цилиндровый дизельный двигатель

  • EURO-4

    Экология


  • 600 тыс. км

    Ресурс


  • 150 л. с.

    мощность


  • Описание
  • Характеристики
  • Применение

Описание

Тип двигателя. 4-цилиндровый дизельный двигатель семейства ЯМЗ-530, 4-тактный, с рядным расположением цилиндров, жидкостной системой охлаждения, турбонаддувом и охлаждением наддувочного воздуха в теплообменнике типа “воздух-воздух”, установленном на транспортном средстве.

Экологический класс 4 по выбросам вредных веществ соответствует экологическому классу 4 для дорожной техники – Правилам ООН № 49-05C (уровень В1 с системой OBD), № 24-03 – euro-4.

Конструктивные особенности. Для достижения экологического уровня Евро-4 применена система EGR (рециркуляции отработавших газов) и каталитический нейтрализатор.

Система топливоподачи. Топливная система аккумуляторного типа (ECRS) фирмы R.Bosch. Система обеспечивает давление впрыска 1800 бар.

Опции

Предусмотрена возможность установки:

  • компрессора пневмотормозов производительностью 350 л/мин;
  • насоса гидроусилителя рулевого управления;
  • компрессора кондиционера;
  • предпускового подогревателя и отопителя кабины.

Двигатели могут комплектоваться сцеплениями и коробками передач по стандартам SAE 3.

Система управления

Электронный блок управления (ЭБУ) EDС 7.

Датчики системы управления и устройство коммутации:

  • датчик частоты вращения,
  • датчик фазы,
  • датчик давления топлива,
  • датчик температуры топлива,
  • датчик температуры наддувочного воздуха,
  • датчик давления наддувочного воздуха,
  • датчик температуры охлаждающей жидкости,
  • датчик давления масла

Системы охлаждения и смазки спроектированы из условия обеспечения 40 кВт/л и имеют высокий потенциал дальнейшей форсировки. Шестеренчатый привод агрегатов расположен со стороны маховика и обеспечивает низкий уровень крутильных колебаний и шума не более 93 дБ(А). Закрытая система вентиляции картерных газов интегрирована в крышке головки цилиндров. Не требует обслуживания.


Характеристики

Показатель Значения
Диаметр и ход поршня, мм 105 х 128
Рабочий объем двигателя, л 4,43
Номинальная мощность, брутто, кВт (л.с.) 110 (150)
Полезная мощность (Правила ООН № 85), кВт (л.с.) 109,2 (148,5)
Номинальная частота вращения, мин-1 2300
Максимальный крутящий момент, брутто, Н·м (кгс·м) 585 (59,6)
Частота вращения при максимальном крутящем моменте, мин-1 1300-1600
Минимальный удельный расход топлива, г/(кВт·ч) / г/(л.с.·ч) 195 (143)
Ресурс до капитального ремонта, тыс.км пробега ТС 600
Габаритные размеры, мм ДхШхВ 890 / 717 / 961
Масса двигателя, кг 480
Экология (Правила ООН) № 49-05С (уровень В1 с EOBD) - euro-4

Скоростные характеристики

Скоростные характеристики

Габаритные размеры

Габаритные размеры

Применение

Комплектации Назначение
ЯМЗ-53421 (-01, -02, -03) ПАЗ автобусы массой до 11: ПАЗ-320402, -4234, -3204
